Реле контроля фаз ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е

Цена по запросу
Отгрузка 5-7 рабочих дней
В наличии на складе
Оплата за наличный и безналичный расчет
Доставка по всей России и зарубеж
Скидки от
объема
Товар
сертифицирован
Гарантия
12 месяцев
Возврат и
обмен товара
Тип реле ЕЛ-11Е ЕЛ-12Е ЕЛ-13Е
Напряжение питания 100, 110, 220, 380, 400В 100, 220, 380В 220, 380В
Питание реле от контролируемой 3-фазной сети
Потребляемая мощность не более 9Вт
Допуск напряжения питания -15…+10%
Срабатывание реле
при однофазном снижении напряжения (0.6±0.05)Uфн (0.7±0.05)Uфн (0.75±0.05)Uфн
при симметричном снижении фазных напряжений не менее 0.7 Uфн не менее 0.5 Uфн
при обрыве одной или двух фаз срабатывает
при обратном порядке чередования фаз срабатывает не срабатывает
Регулировка выдержки времени потенциометр
Выходные контакты
Число и род контактов 1 замыкающий + 1 размыкающий
Номинальный ток 5А
Коммутируемое напряжение 220В 50Гц / 24В пост.
Механическая износостойкость 5х105 циклов ВО
Электрическая износостойкость 1х105 циклов ВО
Диапазон рабочих температур -20…+45°С
Диапазон температур хранения -40…+80°С
Рабочее положение произвольное
Крепление реле на DIN-рейку или на плоскость
Защита IP 40 со стороны лицевой панели
Сечение присоединяемых проводов 2.5мм2 /с гильзой 1.5мм2
Габаритные размеры 45х70х100мм
Вес реле 0.3кг 0.25кг 0.3кг

Реле контроля трехфазного напряжения ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е предназначены для использования в схемах автоматического управления для контроля наличия и симметрии напряжений.

Исполнения реле:

  • ЕЛ-11Е 100В 50Гц
  • ЕЛ-11Е 220В 50Гц
  • ЕЛ-11Е 380В 50Гц
  • ЕЛ-12Е 100В 50Гц
  • ЕЛ-12Е 220В 50Гц
  • ЕЛ-12Е 380В 50Гц
  • ЕЛ-13Е 100В 50Гц
  • ЕЛ-13Е 220В 50Гц
  • ЕЛ-13Е 380В 50Гц

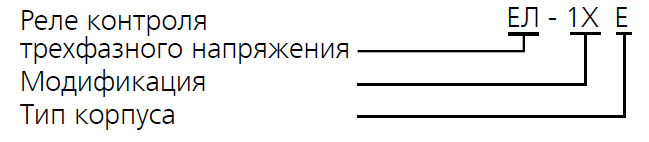

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Высота над уровнем моря до 2000м. Диапазон рабочих температур – от -20°С до +45°С.

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Рабочее положение в пространстве – произвольное.

УСТРОЙСТВО И РАБОТА

При подаче напряжения питания с параметрами, находящимися в допустимых пределах (фазы A, B, C), светоди- од светится зеленым цветом. При этом контакты 15 и 16 размыкаются, а контакты 25 и 28 замыкаются. В случае недопустимых контролируемых параметров (обрыв фазы и т.д.) контакты 15 и 16 замыкаются, а контакты 25 и 28 размыкаются. Светодиод в этой ситуации светится красным цветом.

При возврате нормальных параметров сети реле возвращается в исходное состояние.

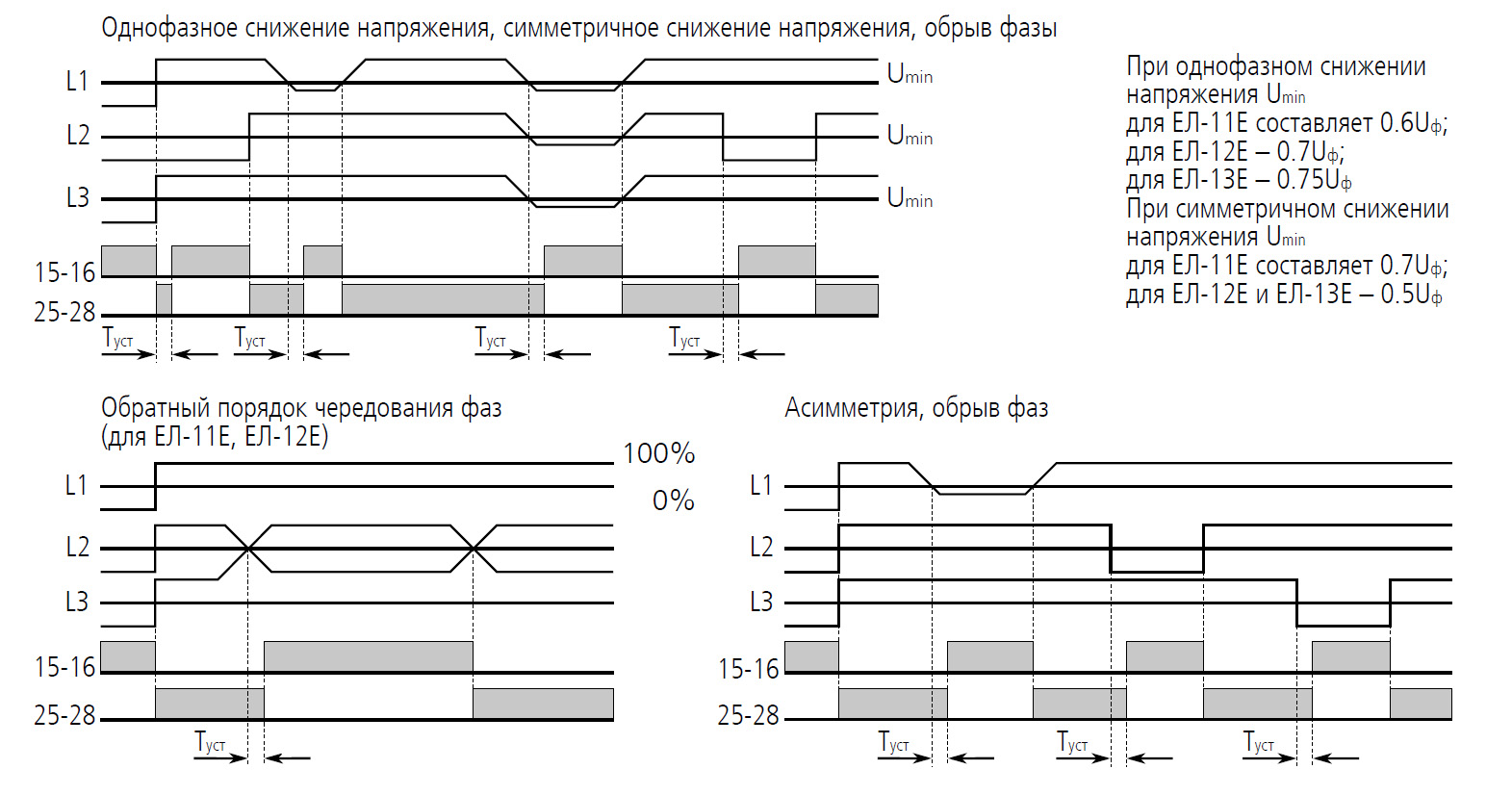

ВРЕМЕННАЯ ДИАГРАММА РАБОТЫ РЕЛЕ
