Реле контроля трехфазного напряжения ЕЛ-23, ЕЛ-23Н

ОБЩИЕ СВЕДЕНИЯ

Реле контроля трехфазного напряжения ЕЛ-23, ЕЛ-23Н с гальванически изолированным питанием предназначены для применения в трехфазных цепях 3х400 В и 3х400/230 В (включая нейтраль) для контроля: величины напряжения в двух уровнях в пределах 160-276 В (система 3х400/230 В, реле ЕЛ-23Н) или 280-480 В (система 3х400 В, реле ЕЛ-23); асимметрии фаз; последовательности чередования фаз; пропадания фаз - с возможностью настройки верхнего и нижнего порога напряжения для отключения реле с устанавливаемой задержкой времени.

Реле ЕЛ-23 предназначено для применения в трехфазных цепях 3х400/220В (включая нейтраль) и 3х400В для контроля:

• величины напряжения в двух уровнях в пределах 160-276 В (система 3х400/230 В) или 280-480 В (система 3х400 В);
• асимметрии фаз;
• последовательности фаз;
• пропадания фаз.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Реле выполнены в конструктивном исполнении для выступающего монтажа с передним присоединением проводов для DIN-рейки EN-60715.

Конструкция реле обеспечивает крепление на DIN-35 рейку с помощью фиксатора, установленного на основании кожуха. Место установки реле должно быть защищено от попадания воды, масла, эмульсии, от непосредственного воздействия солнечной радиации. Реле подключается к внешним цепям согласно схеме, приведенной на боковой панели реле. Подключение реле необходимо производить с соблюдением правильного порядка чередования фаз.

К каждому контактному зажиму реле допускается присоединение не более двух проводников сечением от 0,5 до 1 мм2 или одного сечением до 2,5 мм2.

Рабочее положение реле в пространстве произвольное. Перед включением реле в работу необходимо убедиться в отсутствии дефектов, которые могут появиться при нарушении правил транспортирования и хранения.

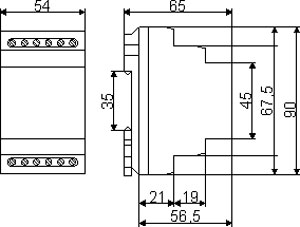

Рис.1. Габаритные и присоединительные размеры Реле ЕЛ-23

ЭКСПЛУАТАЦИЯ

Оптимальными условиями для использования Реле ЕЛ-23 являются:

• температура окружающего воздуха – от минус 20 до плюс 55ºС;
• высота над уровнем моря – не более 2000 м;
• окружающая среда – взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Механические внешние воздействующие факторы соответствуют группе М6 по ГОСТ 17516.1-90. При этом реле устойчивы к многократным ударным нагрузкам длительностью от 2 до 20 мс с максимальным ускорением 3g и вибрационным нагрузкам в диапазоне частот:

• от 5 до 15 Гц с максимальным ускорением 3g;
• от 15 до 100 Гц с максимальным ускорением 1g.

Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по МSК- 64 при уровне установки над нулевой отметкой до 10 м.

Реле ЕЛ-23 используются в трехфазных цепях 3х400/220В (включая нейтраль) и 3х400В для контроля:

• величины напряжения в двух уровнях в пределах 160-276 В (система 3х400/220 В) или 280-480 В (система 3х400 В);
• асимметрии фаз;
• последовательности фаз;
• пропадания фаз.

Настраиваемая задержка времени позволяет игнорировать кратковременные скачки напряжения в цепи.
Функция «Память» - для возвращения из ошибочного в нормальный режим необходимо нажать кнопку «Сброс» на лицевой панели реле.
2 выходных реле, с возможностью выбора функции второго реле (независимо/параллельно).
Устройство устойчиво к индукционному напряжению от вращающегося оборудования, подключенного ко второй фазе.

ПИТАНИЕ

Гальванически изолированное питание от напряжения:

• переменного тока: 400, 220, 24 В;
• постоянного тока: 24 В.

Допустимые отклонения питающего напряжения -15%...+10%.

Клеммы питания: А1, А2.

Потребляемая мощность, не более: 4,5 ВА.

КОНТРОЛЬ

Погрешность установки уставок: 5%.
Разброс, не более: 1%.
Погрешность при изменения температуры на 1°С: 0,1%.
Допуск граничных значений: 5%.

ВЫХОД

• Количество и род выходных контактов: 2 переключающих.
• Номинальный ток контактов (АС-1): 16 А.
• Замыкаемая мощность: 4000 ВА (АС-1) / 384 Вт (DC).
• Замыкаемое напряжение: 250 В (АС1) / 24 В (DC).

ИНДИКАЦИЯ

• питания;
• последовательности;
• асимметрии;
• повышенного/пониженного напряжения, сброса.

Механическая износостойкость: 3 x 10⁷ циклов; коммутационная: 0,7 x 10⁵ циклов.
Диапазон рабочих температур: -20...+55°С.
Крепление на DIN-рейку EN-60715.
Степень защиты корпуса: IP-40.
Габариты (масса): 90х52х65 мм (239 грамм).
