Основные типы реле приведены в

тип реле число контактов число реле в одном кожухе
замыкающих размыкающих переключающих
рпг-9-05601; рпг-9-15601 6 - - 1
рпг-9-05401; рпг-9-15401 4
рпг-9-05301; рпг-9-15301 3
рпг-9-05201; рпг-9-15201 2
рпг-9-05102; рпг-9-15102 1+1
рпг-9-06401; рпг-9-16041 - 4*** 4 1
рпг-9-05111*; рпг-9-15111* 1 1
рпг-9-05011*; рпг-9-15011 - 1** 1
номинальное напряжение питания, в 12; 15; 24; 48; 60; 110; 220
отклонение напряжения питания, uном 0,8-1,1
номинальный ток контактов реле, а:
замыкающих (герконов мка-52202
 4
переключающих (герконов мкс-52201) 2,5
номинальные рабочие токи контактов, а:
замыкающих
1*10-3-4
переключающих 1*10-3-2,5
номинальное напряжение контактов реле, в:
замыкающих
380
переключающих 220
номинальные рабочие напряжения контактов, в:
замыкающих
 6-600
переключающих 6-380
механическая износостойкость контактов, млн циклов во, не менее 6
электрическая прочность изоляции реле, в:
с замыкающими и размыкающими контактами
 2000
с переключающими контактами 1000
.

Время замыкания (размыкания) замыкающих (размыкающих) контактов при срабатывании и время размыкания (замыкания) замыкающих (размыкающих) контактов при возврате реле соответствуют

тип реле время, мс, не более
при срабатывании при возврате
рпг-9-05601; рпг-9-15601 8 1,5
рпг-9-05401; рпг-9-15401
рпг-9-06041; рпг-9-16041 10 20
рпг-9-05301; рпг-9-15301 8 1,5
рпг-9-05201; рпг-9-15201 7
рпг-9-05102; рпг-9-15102
рпг-9-05111; рпг-9-1511 8 6
рпг-9-05011; рпг-9-15011 6

Потребляемая мощность реле в холодном состоянии при температуре окружающего воздуха 20С соответствует

напряжение питания, в потребляемая мощность при uном, вт, не более
рпг-9-05601; рпг-9-15601 рпг-9-05401; рпг-9-06041; рпг-9-15401; рпг-9-16041 рпг-9-05301; рпг-9-15301 рпг-9-05201; рпг-9-15201 рпг-9-05102; рпг-9-15102 рпг-9-05011; рпг-9-16011 рпг-9-05111; рпг-9-15111
12 5 5 2,3 2 1,3 0,75 1,2
15
24 2 1,8 1,45 0,85 1,3
48 5,5 4,6 2,6 2,2 1,65 1,1 1,5
60 2,8 2,3 1,7 1,3
110 6,3 5,3 2,5 2 1,8 2
220 6,2 5,5 3,5 3,5 2,5 2,5 3,5

Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле в зависимости от категории применения соответствуют для режимов нормальных коммутаций данным

номер режима род тока категория применения номинальный рабочий ток, а вид коммутации коммутационная износостойкость, млн. циклов во
включение отключение
i, а u, в t, c (соsj) i, а u, в t, c (соsj)
1 постоянный dс-11 1 1 24 0,048 1 24 0,048 3
2 0,15 0,15 220 0,066 0,15 220 0,066 4
3 0,001 0,001 6 - 0,001 6 - 6
4 переменный ас-11 0,4 4 110 (0,7) 0,4 110 (0,4) 2,5
5 0,2 2 220 0,2 220 4
6 0,125 1,25 380 0,125 380 2,5
7 ас-21 4 4 24 - 4 24 - 0,5
8 1,135 1,135 220 1,135 220 2
9 2 2 2 0,02
(для замыкающих и размыкающих контактов) и
номер режима род тока категория применения номинальный рабочий ток, а вид коммутации коммутационная износостойкость, млн. циклов во
включение отключение
i, а u, в t, c (соsj) i, а u, в t, c (соsj)
1 постоянный dс-11 0,5 0,5 24 0,04 0,5 24 0,04 2
2 dс-21 0,001 0,001 6 - 0,001 6 - 6
3 переменный ас-11 0,2 2 110 (0,7) 0,2 110 (0,4) 2,5
4 ас-21 0,455 0,455 220 - 0,455 220 - 2
(для переключающих контактов).

Гарантийный срок хранения -3 года с момента изготовления.

Гарантийный срок эксплуатации - 2 года со дня ввода в эксплуатацию.

Гарантийные обязательства на реле снимаются при достижении 5 лет.

Реле промежуточное герконовое РПГ-9 применяется в схемах автоматики и управления с источниками питания на напряжения 12, 15, 24, 48, 60, 110 и 220В постоянного тока или выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра или выпрямленного с фильтром, обеспечивающего пульсацию не более 6%, а также на напряжение 280В постоянного тока для питания от источника 220В переменного тока с выпрямлением по мостовой схеме с фильтром и пульсациями не более 6%.

Реле изготавливаются в следующем исполнении

  • РПГ-9-05601 12В
  • РПГ-9-05401 12В
  • РПГ-9-06041 12В
  • РПГ-9-05301 12В
  • РПГ-9-05201 12В
  • РПГ-9-05102 12В
  • РПГ-9-05111 12В
  • РПГ-9-05011 12В
  • РПГ-9-15601 12В
  • РПГ-9-15401 12В
  • РПГ-9-16041 12В
  • РПГ-9-15301 12В
  • РПГ-9-15201 12В
  • РПГ-9-15102 12В
  • РПГ-9-15111 12В
  • РПГ-9-15011 12В
  • РПГ-9-05601 15В
  • РПГ-9-05401 15В
  • РПГ-9-06041 15В
  • РПГ-9-05301 15В
  • РПГ-9-05201 15В
  • РПГ-9-05102 15В
  • РПГ-9-05111 15В
  • РПГ-9-05011 15В
  • РПГ-9-15601 15В
  • РПГ-9-15401 15В
  • РПГ-9-16041 15В
  • РПГ-9-15301 15В
  • РПГ-9-15201 15В
  • РПГ-9-15102 15В
  • РПГ-9-15111 15В
  • РПГ-9-15011 15В
  • РПГ-9-05601 24В
  • РПГ-9-05401 24В
  • РПГ-9-06041 24В
  • РПГ-9-05301 24В
  • РПГ-9-05201 24В
  • РПГ-9-05102 24В
  • РПГ-9-05111 24В
  • РПГ-9-05011 24В
  • РПГ-9-15601 24В
  • РПГ-9-15401 24В
  • РПГ-9-16041 24В
  • РПГ-9-15301 24В
  • РПГ-9-15201 24В
  • РПГ-9-15102 24В
  • РПГ-9-15111 24В
  • РПГ-9-15011 24В
  • РПГ-9-05601 48В
  • РПГ-9-05401 48В
  • РПГ-9-06041 48В
  • РПГ-9-05301 48В
  • РПГ-9-05201 48В
  • РПГ-9-05102 48В
  • РПГ-9-05111 48В
  • РПГ-9-05011 48В
  • РПГ-9-15601 48В
  • РПГ-9-15401 48В
  • РПГ-9-16041 48В
  • РПГ-9-15301 48В
  • РПГ-9-15201 48В
  • РПГ-9-15102 48В
  • РПГ-9-15111 48В
  • РПГ-9-15011 48В
  • РПГ-9-05601 60В
  • РПГ-9-05401 60В
  • РПГ-9-06041 60В
  • РПГ-9-05301 60В
  • РПГ-9-05201 60В
  • РПГ-9-05102 60В
  • РПГ-9-05111 60В
  • РПГ-9-05011 60В
  • РПГ-9-15601 60В
  • РПГ-9-15401 60В
  • РПГ-9-16041 60В
  • РПГ-9-15301 60В
  • РПГ-9-15201 60В
  • РПГ-9-15102 60В
  • РПГ-9-15111 60В
  • РПГ-9-15011 60В
  • РПГ-9-05601 110В
  • РПГ-9-05401 110В
  • РПГ-9-06041 110В
  • РПГ-9-05301 110В
  • РПГ-9-05201 110В
  • РПГ-9-05102 110В
  • РПГ-9-05111 110В
  • РПГ-9-05011 110В
  • РПГ-9-15601 110В
  • РПГ-9-15401 110В
  • РПГ-9-16041 110В
  • РПГ-9-15301 110В
  • РПГ-9-15201 110В
  • РПГ-9-15102 110В
  • РПГ-9-15111 110В
  • РПГ-9-15011 110В

Структура условного обозначения

РПГ-9-ХХХХХХХ:

  • РПГ - реле промежуточное герконовое;
  • 9 - номер разработки;
  • Х - вид крепления и присоединения внешних проводов (0 - винтами, заднее, пайкой;
  • 1 -штепсельным разъемом, заднее, пайкой);
  • Х - тип геркона: 5 -МКА-52202, 6 -МКС-52201;
  • Х - количество замыкающих контактов (0-4; 6);
  • Х - число размыкающих или переключающих контактов: 1 или 4;
  • Х - число реле в одном габарите (1; 2);
  • ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.

Условия эксплуатации

  • Высота над уровнем моря не более 4300 м.
  • Верхнее предельное значение температуры окружающего воздуха 55С.
  • При высотах свыше 1000м верхнее значение температуры уменьшается на 0,6С на каждый 100 м.
  • Рабочее положение в пространстве любое.
  • Атмосфера типа II по ГОСТ 15150-69.
  • Группа механического исполнения М7 по ГОСТ17516.1-90, допускается эксплуатация реле при размещениях в местах, предусмотренных для групп М1, М2, М3, М4, М6 и М8 по ГОСТ 17516.1-90.
  • Степень защиты реле IР30, выводов IР00 по ГОСТ 14255-69.
  • Реле предназначены для коммутации нагрузок категорииприменения DС-11, АС-11 по ГОСТ 17523-85, DС-21, АС-21 по ГОСТ 12434-93.
  • Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93.
  • По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
  • Требования пожарной безопасности по ГОСТ 12.1.004-91.
  • Реле изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-647.056-87.

Нормативно-технический документ (ТУ)

ТУ 16-647.056-87

Конструкция и принцип действия

Реле представляет собой устройство, основными элементами которого являются катушка, герконы и скоба, служащая одновременно экраном от влияния внешних магнитных полей.

Для ограничения перемещения герконов в нутри катушки имеются резиновые трубки и пластмассовые планки,вставленные в каркас катушки. Последняя своими выступами вставляется в боковые пазы угольников, которые крепятся к колодке реле. Реле закрыто кожухом.

При подаче напряжения на обмотку происходит замыкание герконов в реле с замыкающими контактами и размыкание герконов в реле с размыкающими контактами. Приснятии напряжения с обмотки герконы возвращаются в исходное состояние.

Габаритные,установочные размеры и масса реле приведены на рис. 1-2, электрические принципиальные схемы -на рис. 3.

обозначение типа масса, кг, не более
рпг-9-0560100 0,22
рпг-9-0540100 0,24
рпг-9-0530100 0,22
рпг-9-0520100 0,22
рпг-9-0510200 0,20
рпг-9-0511100 0,24
рпг-9-0501100 0,23
рпг-9-0604100 0,25

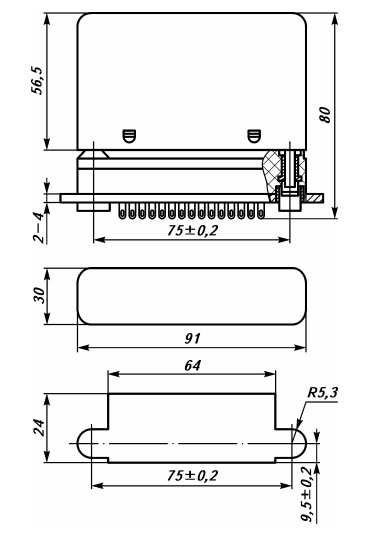

Габаритные, установочные размеры и масса реле серии РПГ-9 без штепсельного разъема

обозначение типа масса, кг, не более
рпг-9-0156100 0,26
рпг-9-1540100 0,28
рпг-9-1530100 0,25
рпг-9-1520100 0,26
рпг-9-1510200 0,23
рпг-9-1511100 0,28
рпг-9-1501100 0,26
рпг-9-1604100 0,29

Габаритные, установочные размеры и масса реле серии РПГ-9 со штепсельным разъемом

Электрические принципиальные схемы реле РПГ-9

Комплектность поставки

В комплект поставки входят: реле, детали крепления для реле без разъема (2 гайки М4 поГОСТ 5916-70,2 шайбы 4поГОСТ11371-68, 2 пружинные шайбы 4 по ГОСТ6402-70), детали крепления для реле с разъемом (2 втулки РШИВ.713245.001,2 втулки РШИВ.713163.001), техническое описание и инструкция по эксплуатации (1экз, на партию, если иное количество не оговорено в заказе-наряде).

Формулирование заказа

В заказе необходимо указать: наименование и типоисполнение реле, номинальное напряжение питания катушки, вид поставки (дляэкспорта), обозначение технических условий, количество.

Пример записи обозначения реле без штепсельного разъема с шестью замыкающими контактами с катушкой на напряжение 12 В при его заказе и в документации другого изделия:

  • для внутригосударственных поставок в районы с умеренным климатом -"Реле РПГ-9-05601У3, 12 В, ТУ 16-647.056-87, 1 шт.";
  • для поставок на экспорт в районы с умеренным климатом -"Реле РПГ-9-05601У3, 12В, экспорт, ТУ 16-647.056-87, 1 шт.";
  • для поставок на экспорт в районы с тропическим климатом -"Реле РПГ-9-05601О4, 12 В, экспорт, ТУ 16-647.056-87, 1 шт.".
