Типы и основные параметры реле приведены в таблице №1

тип реле номинальное напряжение питания постоянного тока втягивающей катушки, в число и тип контактов время срабатывания реле, мс, не более время отпускания, мс, не более масса, кг, не более
замыкающих переключающих
РПГ-14-002-5 12; 15; 24; 48; 60; 110 - 2 8 4 0,26
РПГ-14-202-5
РПГ-14-004-5 		2
– 		2
4		 10 0,32
РПГ-14-204-5
РПГ-14-402-5
РПГ-14-006-5
РПГ-14-303-5 		2
4
–
3 		4
2
6
3 		12 0,42

номинальный ток контактов, а:замыкающих (геркон мка-52202) 4,0
переключающих (геркон мкс-52201) 2,5
отклонение напряжения питания управляющей катушки, uном 0,85-1,1
потребляемая мощность реле, вт, не более 6
испытательное напряжение переменного тока частотой 50 гц, выдерживаемоебез пробоя и перекрытия по поверхности изоляцией реле в холодном состоянии,в 2000
электрическая прочность контактов, в:
замыкающих
800
переключающих 600

Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле взависимости от категории применения соответствуют для режимов нормальных коммутаций, указанным в таблице №2

номер режима род тока категория применения номинальный рабочий ток, а вид коммутации коммутационная износостойкость, млн. циклов во
включение отключение
i, а u, в t, c (соsj) i, а u, в t, c (соsj)
1 постоянный dс-11 1 1 24 0,048 1 24 0,048 3
2 0,15 0,15 220 0,066 0,15 220 0,066 4
3 dс-21 0,001 0,001 6 - 0,001 6 - 6
4 переменный ас-11 0,4 4 110 (0,7) 0,4 110 (0,4) 2,5
5 0,2 2 220 0,2 220 4
6 0,125 1,25 380 0,125 380 2,5
7 ас-21 4 4 24 – 4 24 – 0,5
8 1,135 1,135 220 – 1,135 220 – 2
9 2 2 – 2 – 0,02

(для замыкающих контактов) и таблице №3

номер режима род тока категория применения номинальный рабочий ток, а вид коммутации коммутационная износостойкость, млн. циклов во
включение отключение
i, а u, в t, c (соsj) i, а u, в t, c (соsj)
1 постоянный dс-11 0,5 0,5 24 0,04 0,5 24 0,04 20
2 dс-21 0,001 0,001 6 - 0,001 6 - 6
3 переменный ас-11 0,2 2 110 (0,7) 0,2 110 (0,4) 2,5
4 ас-21 0,455 0,455 220 - 0,455 220 - 2

(для переключающих контактов), а для режимов редких коммутаций- указанным в табице №4

номер режима род тока категория применения номинальный рабочий ток, а вид коммутации коммутационная износостойкость, циклов во
включение отключение
i, а u, в t, c (соsj) i, а u, в t, c (соsj)
1 постоянный dс-11 4 4,4 26,4 0,04 4,4 26,4 0,04 20
2 1 1,1 121 1,1 121
3 0,25 0,275 242 0,275 242
4 0,1 0,11 330 0,11 330
5 переменный ас-11 3,15 34,65 26,4 (0,7) 34,65 26,4 (0,7) 50
6 2,5 27,5 121 27,5 121
7 1 11 242 11 242
8 0,4 4,4 418 4,4 418
9 0,3 3,3 660 3,3 660

(для замыкающих контактов) в таблице №5

номер режима род тока категория применения номинальный рабочий ток, а вид коммутации коммутационная износостойкость, циклов во
включение отключение
i, а u, в t, c (соsj) i, а u, в t, c (соsj)
1 постоянный dс-11 2,5 2,75 26,4 0,04 2,75 26,4 0,04 20
2 0,2 0,22 242 0,22 242
3 переменный ас-11 1 11 26,4 (0,7) 11 26,4 (0,7) 50
4 0,25 2,75 121 2,75 121
5 0,2 2,2 242 2,2 242
6 0,2 418 418

(для переключающих контактов).

При применении реле с замыкающими контактами для включения и отключенияэ лектромагнитных аппаратов рекомендуется учесть, что эквивалентами нагрузок режима 1 табл. 2 являются реле РПУ-2, РПУ-3, РПК-1, РПЛ, режима 2 - пускатели серии ПМА, ПМЛ-1000, контакторы МК-1, реле РПУ-2, режимов 4, 5 и 6 -пускатели серии ПМА, ПМЛ до 5-й величины включительно, реле РПУ-2, а также пользоваться режимами, приведенными в таблице №6

номер режима род тока вид коммутации число циклов во, млн. электрические аппараты – эквиваленты нагрузок
включение отключение
i, а u, в t, c (соsj) i, а u, в t, c (соsj)
1 постоянный 0,36 110 0,06 0,36 110 0,06 2 контакторы мк-1, мк-2, мк-3, мк-4
2 переменный 12,5 24 0,7 1,25 24 0,4 2,5 реле рпу-2, рпк-1, рпл, пускатели пме-200
3 15 380 0,65 2,5 63 0,65 0,3 асинхронные двигатели мощностью до 1 квт

Относительная продолжительност ьвключения при коммутации в режимах таблицы №6. составляет 40%. Время протекания включаемого тока, превышающего номинальный ток, должно быть не более 0,1 с.

При применении реле с переключающими контактами рекомендуется устанавливать для замыкающих контактных пар нормы износостойкости в зависимости от режимов коммутации по таблице №7

номер режима по табл. 3 коммутационная износостойкость, млн. циклов во
1 2,5
2 6
3 3
4 2,5

Гарантийный срок - 2 года со дня ввода в эксплуатацию.

Гарантийные обязательства на реле снимаются по достижении 3 лет со дня получения их потребителем (для реле, предназначенных для внутригосударственных поставок) или проследования их через государственную границу (для реле, предназначенных для поставки на экспорт).

Реле промежуточные герконовые серии РПГ14 постоянного тока для переднего присоединения внешних проводов под винт предназначены для работы в схемах автоматики и управления; для подключения к цепям с номинальными напряжениями 12, 15, 24, 48, 60, 110 В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300Гц без применения фильтра, выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%. Контакты реле предназначены для коммутации активных и индуктивных электрических цепей мощностью до 440 В*А.

Реле изготавливаются в следующем исполнении

  • РПГ-14-002-5 12В
  • РПГ-14-202-5 12В
  • РПГ-14-004-5 12В
  • РПГ-14-204-5 12В
  • РПГ-14-402-5 12В
  • РПГ-14-006-5 12В
  • РПГ-14-303-5 12В

  • РПГ-14-002-5 15В
  • РПГ-14-202-5 15В
  • РПГ-14-004-5 15В
  • РПГ-14-204-5 15В
  • РПГ-14-402-5 15В
  • РПГ-14-006-5 15В
  • РПГ-14-303-5 15В

  • РПГ-14-002-5 24В
  • РПГ-14-202-5 24В
  • РПГ-14-004-5 24В
  • РПГ-14-204-5 24В
  • РПГ-14-402-5 24В
  • РПГ-14-006-5 24В
  • РПГ-14-303-5 24В

  • РПГ-14-002-5 48В
  • РПГ-14-202-5 48В
  • РПГ-14-004-5 48В
  • РПГ-14-204-5 48В
  • РПГ-14-402-5 48В
  • РПГ-14-006-5 48В
  • РПГ-14-303-5 48В

  • РПГ-14-002-5 60В
  • РПГ-14-202-5 60В
  • РПГ-14-004-5 60В
  • РПГ-14-204-5 60В
  • РПГ-14-402-5 60В
  • РПГ-14-006-5 60В
  • РПГ-14-303-5 60В

  • РПГ-14-002-5 110В
  • РПГ-14-202-5 110В
  • РПГ-14-004-5 110В
  • РПГ-14-204-5 110В
  • РПГ-14-402-5 110В
  • РПГ-14-006-5 110В
  • РПГ-14-303-5 110В

Структура условного обозначения РПГ14-Х0Х-5Х1ХХХХХ:

  • РПГ - реле промежуточное герконовое;
  • 14 - номер серии;
  • Х - число замыкающих контактов (2; 3; 4);
  • 0 - число размыкающих контактов;
  • Х - число переключающих контактов (2; 3; 4; 6);
  • 5 - род тока в цепи включающей катушки, род включающей катушки и вид возврата (постоянный ток с катушкой напряжения, одностабильное);
  • Х - способ крепления: 1 -при помощи винтов; 2 -при помощи защелки (на рейке типа Р2 ОСТ 160.684.423-82);
  • 1 - вид и способ подсоединения внешних проводов (переднее с винтовыми зажимами);
  • Х - напряжение постоянного тока втягивающей катушки (02 -12 В, 03 - 15 В, 04 - 24 В, 09 - 48 В, 11 -60 В, 13 - 110 В);
  • ХХ - степень защиты (IР20; IР00);
  • ХХ - климатическое исполнение и категория размещения (У3, О4) по ГОСТ 15150-69.

Условия эксплуатации

  • Высота над уровнем моря до 4300 м.
  • Верхнее предельное значение температуры окружающего воздуха  55С.
  • Рабочее положение в пространстве любое.
  • Атмосфера типа II.
  • Группа механического исполнения М7 по ГОСТ17516.1-90, допускается эксплуатация реле при размещении в местах, предусмотренных для групп М1, М2, М3, М4, М6 и М8 по ГОСТ 17516.1-90.
  • Степень защиты реле IР20, выводов IР00 по ГОСТ 14255-69.
  • Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93, по способу защиты человека от пораженияэ лектрическим током реле относится к классу 0 по ГОСТ 12.2.007.0-75.
  • Реле изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-647.052-87, а при поставке на экспорт дополнительно требованиям РД 16.01.007-88.

Нормативно-технический документ (ТУ)

ТУ 16-647.052-87;РД 16.01.007-88

Конструкция и принцип действия

Реле представляет собой устройство, содержащее катушку и узлы контактные (их количество зависит от исполнения реле). Узлы контактные помещены в полость катушки и сверху закреплены крышкой.

Для крепления на - образной рейке основание корпуса катушки снабжено ползуном, который перемещается пружиной.

При подаче напряжения на обмотку катушки контакты (герконы) замыкаются или переключаются. При снятии напряжения с обмотки реле контакты возвращаются в исходное положение. Реле, в зависимости от способа крепления, изготовляются для без винтового крепления с переди на рейке                 -образной формы, для крепления винтами нау становочной плоскости и на двух -образных рейках. Переднее присоединение проводов под винт осуществляется присоединением медных одножильных или многожильных проводов сечением до 1,5 мм 2.

Габаритные, установочные и присоединительные размеры реле серии РПГ14 постоянного тока приведены на рис.1, электрические принципиальные схемы - на рис. 2.

Таблица к рисунку №1

обозначение типа размеры, мм
а в
РПГ-14-002-5 21±0,26 31
РПГ-14-202-5; РПГ-14-004-5 40±0,31 40,5
РПГ-14-402-5; РПГ-14-204-5; РПГ-14-006-5; РПГ-14-303-5 40±0,31 50

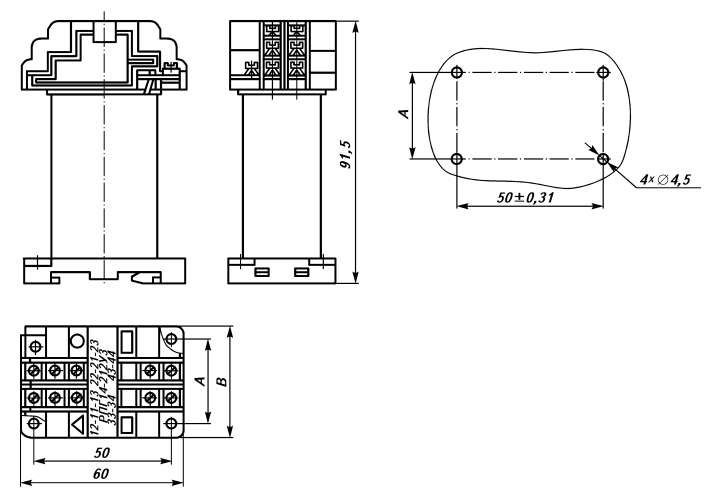

Габаритные установочные размеры реле серии РПГ14 постоянного тока

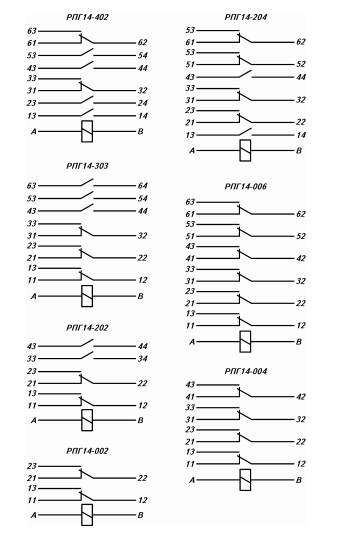

Электрические принципиальные схемы реле РПГ14 постоянного тока

Комплектность поставки

В комплект поставки входят: реле, техническое описание и инструкция по эксплуатации ИГФР. 647.116.005 ТО (1экз.напартию, поставляемую в один адрес, если иное количество неоговорено в заказе-наряде).

Реле поставляется без запасных частей.

Формулирование заказа

В заказе необходимо указать: наименование и типоисполнение реле, напряжение питания, вид поставки, обозначение технических условий.

Пример записи обозначения типоисполнения реле серии РПГ14с6 переключающими контактами и напряжением 24В постоянного тока с передним присоединением внешних проводов и креплением винтами при его заказе и в документации другого изделия:

  1. для внутригосударственных поставок в районы с умеренным климатом -"Реле РПГ14-006-51104-20У3, ТУ 16-647.052-87";
  2. для поставок на экспорт в страны с умеренным климатом -"Реле РПГ14-006-51104-20У3, экспорт, ТУ 16-647.052-87";
  3. для поставок на экспорт в страны с тропическим климатом -"Реле РПГ14-006-51104-20О4, экспорт, ТУ 16-647.052-87".
