Электронный модуль управления CM_1501_01(4) предназначен для управления коммутационными модулями ISM путем подачи на их электромагниты порции электрической энергии; — для организации схем релейной защиты и автоматики (в том числе, БАВР), управления и сигнализации.
Состав изделия
Электронный модуль управления CM_1501_01(4) должен эксплуатироваться во взрыво- и пожаробезопасной среде. Тип атмосферы – II (промышленная), содержание коррози- онных агентов и запыленность согласно ГОСТ 15150-69.
Рабочее положение в пространстве – любое.
В части стойкости к внешним механическим воздействи- ям электронный модуль управления CM_1501_01(4) соот- ветствует группе М7 согласно ГОСТ 17516.1-90.
Степень защиты корпуса электронного модуля управле- ния CM_1501_01(4) соответствует IP40 по ГОСТ 14254-96.
На рисунке приведен внешний вид электронного модуля управления CM_1501_01(4).
Рис. 2. Внешний вид электронного модуля управления CM_1501_01(4) с обозначением соединителей и светодиодов
В табл. 3 приведено описание назначения соединителей и светодиодов электронного модуля управления CM_1501_01(4).
Табл. 3. Назначение соединителей и светодиодов электронного модуля управления CM_1501_01(4)
|
Обозначение
|
Назначение
|
|
1
|
Соединитель WAGO для подключения к сети оперативного питания
|
|
2
|
Соединитель WAGO для подключения органов управления и сигнализации
|
|
3
|
Светодиодный индикатор «Power» (Питание)
|
|
4
|
Светодиодный индикатор «Malfun» (Неиспр.)
|
|
5
|
Светодиодный индикатор «Ready» (Готов)
|
|
6
|
Соединитель WAGO для подключения вакуумного коммутационного модуля
|
|
7
|
Бонка заземления
|
На рис. 3 приведена схема электронного модуля управления CM_1501_01(4) с обозначением основных составных частей.
Рис. 3. Схема электронного модуля управления CM_1501_01(4)
Электронный модуль управления CM_1501_01(4) содер- жит:
- сетевой преобразователь напряжения оператив- ного питания 100…220В (AC, DC) в напряжение 18В (DC);
- устройство заряда конденсаторной батареи вклю- чения до напряжения 380В;
- силовой транзисторный H-мост для управления обмоткой привода вакуумного коммутационного модуля;
- микроконтроллер управления
На рис. 4 и в табл. 4 указаны обозначения и назначение контактов разъемов соединителей WAGO электронного модуля управления CM_1501_01(4).
Рис. 4. Контакты соединители электронного модуля управления CM_1501_01(4)
Табл. 4. Обозначение контактов соединителей электронного модуля управления
|
Х1
|
Х2
|
Х3
|
|
Контакт
|
Цепь
|
Контакт
|
Цепь
|
Контакт
|
Цепь
|
|
1
|
POWER_1 (ПИТАНИЕ_1)
|
1
|
Выход READY_1 (ГОТОВ_1)
(нормально-разомкнутый)
|
1
|
AUX_1 (БК_1)
|
|
2
|
POWER_1 (ПИТАНИЕ_1)
|
2
|
Выход READY_2 (ГОТОВ_2)
(общий)
|
2
|
AUX_2 (БК_2)
|
|
3
|
POWER_2 (ПИТАНИЕ_2)
|
3
|
Выход READY_3 (ГОТОВ_3)
(нормально-замкнутый)
|
3
|
COIL_1
|
|
4
|
POWER_2 (ПИТАНИЕ_2)
|
4
|
Вход CLOSE_1 (ВКЛ_1) (+)
|
4
|
COIL_2 (ЭМ_2)
|
| |
|
5
|
Вход CLOSE_2 (ВКЛ_2) (-)
|
|
|
| |
|
6
|
Вход TRIP_1 (ОТКЛ_1) (+)
|
|
|
| |
|
7
|
Вход TRIP_2 (ОТКЛ_2) (-)
|
|
|
| |
|
8
|
Выход MALFUN_1 (НЕИСПР_1)
(нормально-разомкнутый)
|
|
|
| |
|
9
|
Выход MALFUN_2 (НЕИСПР_2)
(общий)
|
|
|
| |
|
10
|
Выход MALFUN_3 (НЕИСПР_3)
(нормально-замкнутый)
|
|
|
Устройство и работа

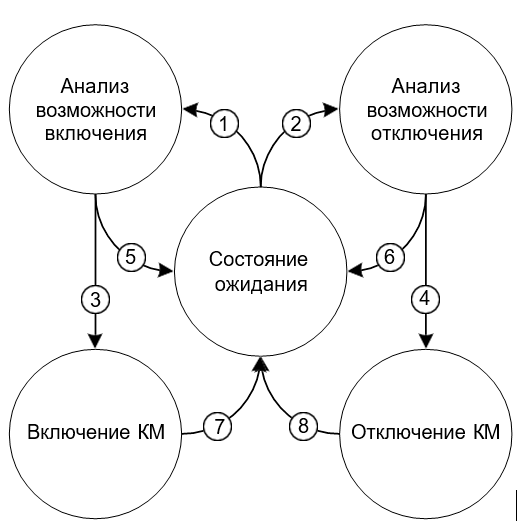

Функционирование электронного модуля управления CM_1501_01(4) представлено на рисунке в виде диаграммы состояний.
Рис. Функционирование электронного модуля управления
